PFG57 indicatore di livello rotativo per solidi - versione acc. inox

Segnalatore di livello a pala rotante utilizzato per la rilevazione di una soglia di livello, generalmente pieno o vuoto, all’interno di un silo o contenitore. Di costruzione robusta grazie alla carcassa in alluminio, le dimensioni ridotte lo rendono particolarmente indicato per il montaggio su piccoli serbatoi o celle di carico e per atmosfere potenzialmente esplosive per la presenza di polveri grazie ai più recenti standard ATEX.



Vantaggi

  • Variante per l'utilizzo a contatto con materiali corrosivi alimentari.
  • Facile installazione: non richiede taratura o utensili specifici.
  • Grande versatilità ad un ottimo rapporto qualità prezzo.
  • Il più elevato standard di sicurezza in presenza di polveri potenzialmente esplosive.
  • Sonda adattabile al materiale da rilevare, grazie all’ampia scelta di eliche.
  • L'estrema affidabilità fa si che venga utilizzato in aggiunta a sonde radar, capacitivi, ultrasuoni o a livello continuo, come segnale di sicurezza.

Certificazioni

Certificato ATEX
ATEX

II 1/2 D Ex ta/tb IIIC T85°C IP65 Da/Db

Certificato IECEx
IECEx

Ex ta/tb IIIC T85°C Da/Db

Certificato Alimentari
Alimentari

Idoneo al contatto con alimenti

Certificato Eurasian Conformity
Eurasian Conformity

Conformità EurAseC

Certificato UKCA
UKCA

Conformità UK

Caratteristiche tecniche

  • Carcassa e coperchio in pressofusione di alluminio
  • Albero in acciaio inox AISI 303 / EN 1.4305 su cuscinetti a sfera a tenuta stagna e lubrificazione permanente, con anello di tenuta in FKM per tenuta polvere
  • Tutte le parti a contatto con il prodotto sono realizzate in acciaio inox AISI 303 / EN 1.4305 o AISI 304 / EN 1.4301
  • Ampia gamma di eliche in acciaio inox AISI 304 / EN 1.4301
  • Connessione a processo 1” 1/2 Gas (BSPP) e singolo ingresso cavi 1/2 Gas (BSPP)
  • Velocità di rotazione di 1 giro / minuto
  • Temperatura ambiente -20° ÷ +70°C (-4° ... +158°F)
  • Temperatura di processo -20° ÷ +70°C (-4° ... +158°F)
  • Pressione max. di processo 0,8 ÷ 1,1 bar (11,6 ÷ 15,9 psi)
  • Grado di protezione IP65 (a tenuta di polvere, protetto da getti d’acqua)
  • Potenza assorbita Max 4 W
  • Portata contatti 5A a 250V (AC)
  • Segnale in uscita Microinterruttore SPDT



Qualora il prodotto non sia utilizzato in aree con presenza di atmosfere potenzialmente esplosive, valgono le seguenti caratteristiche:



  • Temperatura ambiente -20° ÷ +90°C (-4° ... +194°F)
  • Temperatura di processo -20° ÷ +90°C (-4° ... +194°F)
  • Pressione max. di processo 0,8 ÷ 5 bar (11,6 ÷ 72,5 psi)

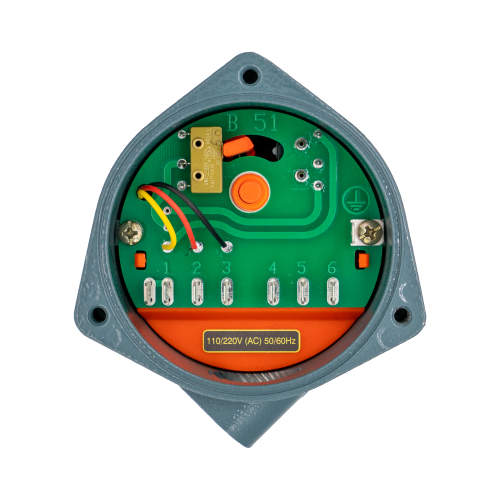

Caratteristiche elettriche

L'intera gamma di sonde di livello PFG57 è personalizzabile, nella parte elettrica, con voltaggi differenti e numerosi optional:

  • Alimentazioni disponibili: 115/230V o 24/48V – 50 … 60Hz (AC) e 24V (DC).
  • Versione standard con connettori faston.
    A richiesta con morsetti a vite oppure morsetti a molla autobloccati.
  • 4 RPM: aumento della velocità di rotazione per ridurre il tempo di intervento.
  • Basse temperature: consente l'operatività dello strumento fino a -27°C.

Scelta dell'elica

Fondamentale per il corretto funzionamento del segnalatore di livello, costituisce la base da cui partire per personalizzarlo, adeguandolo ad ogni tipo di utilizzo.
Per una scelta ottimale è importante tenere a mente 5 punti:



  1. Ogni materiale ha una densità minima che dovrà essere rilevata dallo strumento.
  2. Il diametro minimo del foro di ingresso che l'elica è in grado di attraversare nel caso non sia installabile dall'interno.
  3. Il diametro dell'ingombro che l'elica occupa ruotando.
  4. In base all'intensità delle perturbazioni a cui è esposta l'elica varia il numero di pale.
  5. Poliammide o inox a seconda della tipologia di materiale con cui è a contatto.
