Drehflügel-Füllstandsschalter zur Überwachung eines meist vollen oder leeren Füllstands-Schwellenwerts. Für Feststoffe in Silos oder anderen Behältern. Stabile Konstruktion mit Aluminiumgehäuse. Garantierte Zuverlässigkeit zu einem exzellenten Preis-Leistungsverhältnis. Der ideale Sensor für den schweren und dauerhaften Betrieb, sogar in Atmosphären die wegen des Vorhandenseins von Stäuben/Pulvern möglicherweise explosionsgefährdet sind. Entspricht den neuesten ATEX-Normen.

Vorteile

Spezielle Version für den Einsatz an Orten mit einem hohen Feuchtigkeitsanteil und in Gegenwart von Wasserdampf. Für hohe Temperaturen bis zu 600°C and für den Kontakt mit korrosiven Stoffen geeignet.
Einfache Installation: spezielle Werkzeuge oder Einstellungen sind nicht erforderlich.
Bietet maximale Sicherheit in Gegenwart von möglicherweise explosiven Stäuben/Pulvern.
Die Sonde kann mit einem breiten Angebot an Flügelklingen aus Plastik oder Edelstahl an das Material angepasst werden.
Mechanische und elektrische Personalisierung des Messgeräts auf Anfrage.
Extrem zuverlässig, das Gerät kann nicht nur als dauerhafte, kapazitive, Radar- und Ultraschallsonde, sondern auch als sicheres Signal eingesetzt werden.

Produktreihe: Drehflügel-Füllstandsschalter

Materialien: Füllstandssensoren für Feststoffe - Füllstandssensoren für Ätzende Stoffe - Drehflügelschalter für hohe Temperaturen

Angebot konfigurieren und anfordern Informationen anfordern

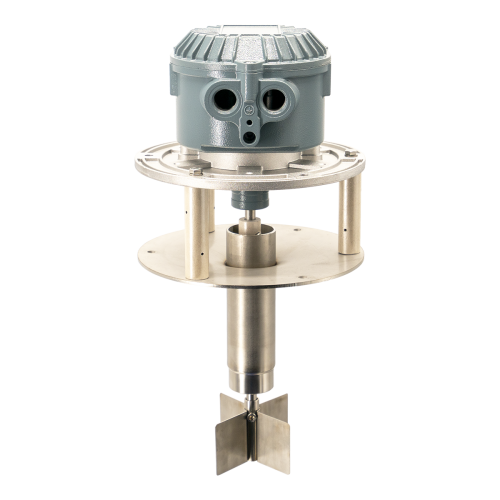

PFG05ATFV indicatore di livello rotativo per solidi - versione alte temperature e vapore

Zertifizierungen

ATEX

IECEx

Eurasian Conformity

UKCA

UK Conformity.

ATEX

II 3D Ex tc IIIB T200°C Dc

Technische Angaben

Gehäuse und Deckel aus Aluminiumdruckguss
Stiel aus AISI 303 / EN 1.4305 Edelstahl auf einem für die gesamte Lebenszeit geschmierten, abgedichteten Lager; mit staubdichtem Haltering aus FKM (oder Ecotess 1000 Kabel für PFG05ATFHV und PFG05ATFHV60)
Alle produktberührenden Teile bestehen aus AISI 303 / EN 1.4305 oder AISI 304 / EN 1.4301 Edelstahl
Doppelflansch zur Ableitung von Kondensat
Breites Angebot an Drehflügeln aus AISI 304 / EN 1.4301 Edelstahl
2” 1/2 Gas (BSPP) Prozessanschluss und 1/2 Gas (BSPP) Doppel-Kabeleinführung
Drehzahl 1 Umdrehung / Minute
Umgebungstemperatur -20° ÷ +70°C (-4° ... +158°F)
- Bei niedriger Temperatur optional -40° bis +70°C (-40° ... +158°F)
Prozesstemperatur -20° bis +200°C (-4° ... +392°F) PFG05ATFV
-20° bis +400°C (-4° ... +752°F) PFG05ATFHV
-20° bis +600°C (-4° ... +1112°F) PFG05ATFHV60
Prozessdruck 0.8 bis 5 bar (11.6 bis 72,5 psi)
IP65 Schutzklasse (Schutz vor Staub und Wasserstrahlen)
Stromverbrauch max. 4 W
Kontaktkapazität 10A bei 250V (AC)
Mikroschalter SPDT Ausgangssignal

Wenn das Produkt in Gegenden mit einer explosiven Atmosphäre eingesetzt werden soll, gelten die folgenden Kennwerte:

Umgebungstemperatur -20° bis +70°C (-4° ... +158°F)
- Bei niedriger Temperatur optional -40° bis +70°C (-40° ... +158°F)
Prozesstemperatur -20° bis +200°C (-4° ... +392°F) PFG05ATFV
Prozessdruck 0,8 bis 1,1 bar (11.6 bis 15,9 psi)

KONFIGURATOR

Elektrische Angaben

Die elektrischen Bauteile des gesamten Angebots an PFG05 Messonden können mit verschiedenen Spannungswerten und zahlreichem Sonderzubehör geliefert werden.

Verfügbare Spannungswerte: 115/230V oder 24/48V – 50 … 60Hz (AC) und 24V (DC).
Standardversion mit Faston-Anschlüssen.
Drehflügel- oder selbstklemmende Feder-Anschlüsse sind auf Anfrage erhältlich.
Spannungsüberwachung: zur Fernüberwachung, ob das Gerät korrekt mit Energie versorgt wird.
Zweifacher Kontakt: zusätzlicher potentialfreier Kontakt zur Überwachung der automatischen Bauteile des Geräts.
Rotationskontrolle: ermöglichen die Fernüberwachung des Gerätebetriebs.
4 UPM: erhöhte Drehzahl zur Reduzierung der Interventionszeiten.
Niedrige Temperaturen: ermöglichen den Gerätebetrieb bis -27°C.

Wahl des Drehflügels

Ein wesentliches Bauteil, das die korrekte Funktionsweise des Füllstandsmelders sicherstellt. Der Drehflügel ist die Grundlage der Personalisierung, da er an jeden Verwendungszweck angepasst werden kann. Um die beste Wahl zu treffen ist es wichtig, die folgenden 5 Stichpunkte zu beachten:

Jedes Material hat eine Mindestdichte, die vom Gerät erfasst werden muss.
Den Mindestdurchmesser der Startbohrung, durch die der Drehflügel geführt werden muss, wenn er nicht im Inneren installiert werden kann.
Den bei der Rotation vom Drehflügel bedeckten Durchmesser.
Die Anzahl der Klingen hängt von der Stärke der Beeinträchtigungen ab, denen der Drehflügel ausgesetzt ist.
Polyamid oder Edelstahl, abhängig von der Materialart, mit der der Drehflügel in Kontakt kommt.

Dokumentation

Produktspezifikationen (ENG)

PFG05ATFV 200°C 3D-Modell (STEP)

PFG05ATFV 400°C 3D-Modell (STEP)

PFG05ATFV 600°C 3D-Modell (STEP)

Manual (ENG)

Manual (Modelle mit Lampe - ENG)

3D-Propellermodelle (STEP)

EG-Konformitätserklärung (ITA/ENG)

EG-Konformitätserklärung (Modelle mit Lampe - ITA/ENG)

Britische Konformitätserklärung (ITA/ENG)

Britische Konformitätserklärung (Modelle mit Lampe - ITA/ENG)

EAC-Konformitätserklärung (Produkte >50V)

EAC-Konformitätserklärung (Produkte <50V)

Broschüre

Flügel liste
